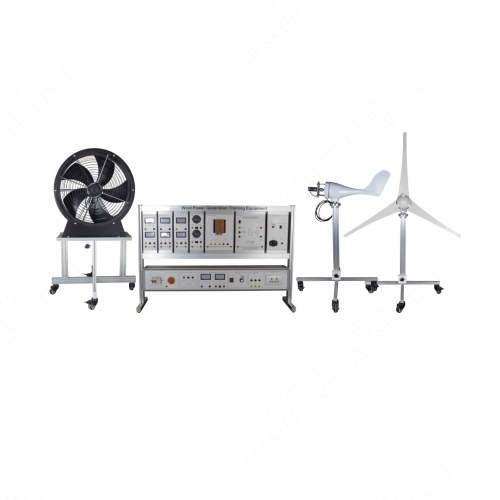

SMTG011E Peralatan Pelatihan Pembangkit Listrik Tenaga Angin, Peralatan Pendidikan, Pelatihan Keterampilan Teknis, Sistem Pelatihan Energi Terbarukan I. Gambaran Umum Peralatan 1 Pendahuluan 1.1 Gambaran Umum Sistem pelatihan ini mensimulasikan proses pembangkitan listrik tenaga angin, sehingga memungkinkan siswa untuk mempelajari pembangkitan listrik tenaga angin. Generator tenaga angin digerakkan oleh kipas. Pelatih ini mengembangkan kemampuan praktik siswa, cocok untuk universitas teknik, lembaga pelatihan, dan sekolah teknik. 1.2 Fitur (1) Pelatih ini menggunakan struktur kolom aluminium, dengan meteran pengukuran terintegrasi di dalamnya, terdapat roda universal di bagian bawah, sehingga mudah dipindahkan. (2) Dapat melakukan banyak rangkaian dan komponen percobaan, siswa dapat menggabungkannya untuk membuat rangkaian yang berbeda, melakukan berbagai percobaan dan konten pelatihan. (3) Meja kerja pelatihan dengan sistem perlindungan keselamatan. 2. Parameter Kinerja (1) Perangkat pembangkit tenaga angin: pembangkit tenaga angin terdiri dari unit kipas dan unit peniup udara, menggunakan struktur profil aluminium, bagian bawah peralatan dilengkapi roda universal, dimensi batas unit kipas adalah 800mm*800mm*1500mm (panjang × lebar × tinggi), dimensi batas peniup udara adalah 800mm*800mm*1500mm (panjang × lebar × tinggi). (2) Unit kotak daya: struktur profil aluminium, kotak gantung aluminium, dimensi batas 1080mm × 300mm × 740mm (panjang × lebar × tinggi). (3) Kondisi kerja: Suhu -10～+40℃ Suhu ≤80℃ Udara lingkungan: tidak ada udara korosif, tidak ada udara bahan bakar, tidak ada debu konduktif dalam jumlah besar. 3. Pengenalan Sistem Sistem ini terdiri dari empat bagian: sistem tenaga angin, sistem kontrol, dan sistem inverter. Sistem tenaga angin terdiri dari blower udara, generator, dan baterai. Sistem kontrol terdiri dari pengontrol pembangkit tenaga angin. Sistem inverter terdiri dari inverter frekuensi dan unit beban. Generator tenaga angin simulasi, sistem ini menggunakan generator sinkron magnet permanen poros horizontal, menggunakan blower udara untuk mensimulasikan angin alami, blower udara dapat memilih tiga kecepatan angin, sistem ini dapat mensimulasikan perubahan arah angin dan daya angin melalui perubahan kecepatan dan lokasi blower udara, kemudian dapat mendeteksi efek pembangkitan dalam kondisi yang sesuai. Generator tenaga angin simulasi ditunjukkan di bawah ini. Seperti yang ditunjukkan di atas, gambar kiri adalah generator tenaga angin, output generator tenaga angin adalah tiga fase AC 12V, terminal output terhubung ke kotak koneksi yang terletak di bawah peralatan. Gambar kanan adalah unit blower udara, catu dayanya adalah satu fase AC 220V, 50Hz, saat bekerja, menghubungkan alas dari dua bagian bersama-sama melalui batang penghubung profil. Seperti yang ditunjukkan di bawah ini. Penjelasan kondisi lampu indikator 3.2 Panel kontrol daya (1) Indikator tegangan, arus keluaran (2) Dilengkapi dengan indikator daya, terminal keluaran daya pengaman. (3) Di dalamnya terdapat sumber daya AC, dengan fungsi perlindungan korsleting. Dan siswa dapat mengamati struktur kotak daya bagian dalam melalui jendela transparan. 3.3 Komponen Peralatan (1) Kotak gantung pengontrol 1 buah (2) Kotak gantung inverter 1 buah (3) Kotak gantung meteran 2 buah (4) Kotak gantung beban terminal 2 buah (5) Kabel sambungan listrik pengaman 4mm 40 buah 4 Daftar Percobaan (1) Uji fitur baterai: 1) Parameter teknis listrik 2) Koneksi baterai seri dan paralel (2) Percobaan pengontrol pengisian daya: 1) Percobaan perlindungan koneksi terbalik 2) Perlindungan pengontrol pada pengisian daya berlebih baterai 3) Percobaan perlindungan pengontrol pada pengosongan daya berlebih baterai 4) Percobaan anti pengisian daya (3) Simulasi sistem pembangkit listrik tenaga angin (4) Percobaan kontrol pengisian daya energi angin (5) Percobaan uji daya kerja generator (6) Percobaan prinsip dasar inverter (7) Percobaan uji bentuk gelombang keluaran inverter sederhana (8) Percobaan prinsip dasar inverter (9) Percobaan uji bentuk gelombang keluaran inverter sederhana (10) Percobaan penggerak daya inverter beban AC
