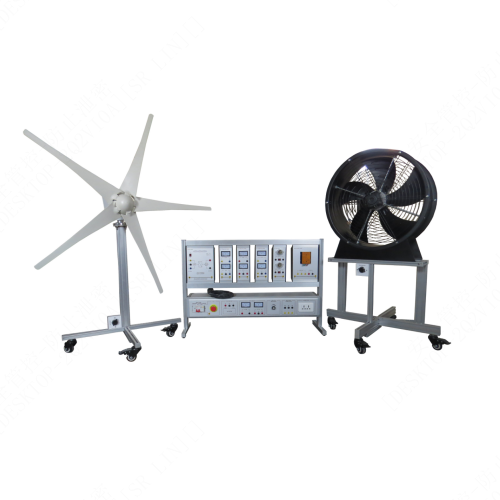

SMTG322E Peralatan Pelatihan Pembangkit Listrik Tenaga Angin dan Tenaga Surya, Peralatan Pendidikan, Pelatihan Keterampilan Teknis, Sistem Pelatihan Energi Terbarukan I. Gambaran Umum Peralatan 1 Pendahuluan 1.1 Gambaran Umum Sistem pelatihan ini mensimulasikan proses pembangkitan listrik tenaga angin dan surya, memungkinkan siswa untuk mempelajari pembangkitan listrik tenaga angin dan surya. Generator tenaga angin digerakkan oleh kipas, panel energi surya digerakkan oleh lampu metal halida berdaya kerja tinggi. Pelatih ini mengembangkan kemampuan praktik siswa, cocok untuk universitas teknik, lembaga pelatihan, sekolah teknik. 1.2 Fitur (1) Pelatih ini menggunakan struktur kolom aluminium, dengan meteran pengukuran terintegrasi di dalamnya, terdapat roda universal di bagian bawah, mudah dipindahkan. (2) Dapat melakukan banyak rangkaian dan komponen percobaan, siswa dapat menggabungkannya menjadi rangkaian yang berbeda, melakukan percobaan dan konten pelatihan yang berbeda. (3) Meja kerja pelatihan dengan sistem perlindungan keselamatan. 2. Parameter Kinerja (1) Perangkat pembangkit tenaga angin: pembangkit tenaga angin terdiri dari unit kipas dan unit peniup udara, menggunakan struktur profil aluminium, bagian bawah peralatan dilengkapi dengan roda universal, dimensi batas unit kipas adalah 800mm*800mm*1500mm (panjang × lebar × tinggi), dimensi batas peniup udara adalah 800mm*800mm*1500mm (panjang × lebar × tinggi). (2) Perangkat pembangkit tenaga surya: struktur aluminium penuh, panel fotovoltaik yang dapat disesuaikan, dimensi batas adalah 800mm*800mm*1200mm (panjang × lebar × tinggi). (3) Unit kotak daya: struktur profil aluminium, kotak gantung aluminium, dimensi batas 1080mm × 300mm × 740mm (panjang × lebar × tinggi). (4) Pelat sel energi surya tunggal: Daya kerja nilai puncak terukur: 20Wp Arus hubung singkat: 1,9A Arus nilai puncak: 1,7A Tegangan rangkaian terbuka: 18,5V (5) Spesifikasi teknis kipas: Tipe kipas: arah horizontal Kecepatan mulai: 2,5 meter/detik Kecepatan kipas terukur: 10 meter/detik Kecepatan angin maksimum: 40 meter/detik Daya kerja terukur: 200-500W Pengaturan arah angin: pengaturan otomatis (6) Spesifikasi teknis baterai: Tegangan: 12V Kapasitas: 12Ah Kehilangan daya baterai: 10V±1V Standar eksekutif: GB/T 9535 Kelembaban relatif: 35~85％RH (Tidak mengembun) (7) Kerja Kondisi: Suhu -10～+40℃ Suhu ≤80℃ Udara lingkungan: tidak ada udara korosif, tidak ada udara bahan bakar, tidak ada debu konduktif dalam jumlah besar (8) Daya: Konsumsi: ≤5000W, Daya kerja: AC220±5%, DC12V/24V Mode kerja: kontinu Sumber daya: dihubungkan secara seri atau paralel Mode kerja: kontinu 3. Pengenalan Sistem Sistem ini terdiri dari empat bagian: sistem tenaga angin, sistem pembangkit listrik fotovoltaik, sistem kontrol, dan sistem inverter. Sistem tenaga angin terdiri dari peniup udara, generator, dan baterai. Sistem tenaga fotovoltaik terdiri dari panel sel fotovoltaik dan baterai. Sistem kontrol terdiri dari pengontrol pembangkit listrik tenaga angin dan surya. Sistem inverter terdiri dari inverter frekuensi dan unit beban. Generator tenaga angin simulasi, sistem ini menggunakan generator sinkron magnet permanen poros horizontal, menggunakan blower udara untuk mensimulasikan angin alami, blower udara dapat memilih tiga kecepatan angin, sistem ini dapat mensimulasikan perubahan arah angin dan daya angin dengan mengubah kecepatan dan lokasi blower udara, kemudian dapat mendeteksi efek pembangkitan dalam kondisi yang sesuai. Generator tenaga angin simulasi ditunjukkan di bawah ini. Seperti yang ditunjukkan di atas, gambar kiri adalah generator tenaga angin, output generator tenaga angin adalah tiga fase AC 12V, terminal output terhubung ke kotak koneksi yang terletak di bawah peralatan. Gambar kanan adalah unit blower udara, catu dayanya adalah satu fase AC 220V, 50Hz, saat bekerja, menghubungkan alas dari dua bagian bersama-sama melalui batang penghubung profil. Seperti yang ditunjukkan di bawah ini. 2. Sistem pembangkit listrik fotovoltaik simulasi: sistem ini menggunakan tiga buah panel surya 18V, 20W, dapat melakukan koneksi seri dan paralel sesuai dengan tegangan sistem yang berbeda, dapat mensimulasikan lokasi sinar matahari dengan menyesuaikan lokasi relatif panel fotovoltaik, sehingga mudah untuk mensimulasikan demonstrasi berbagai kondisi sinar matahari. Generator listrik fotovoltaik simulasi seperti yang ditunjukkan di bawah ini. Output panel sel fotovoltaik terhubung ke kotak penghubung yang terletak di bagian belakang perangkat, dan outputnya melalui terminal pengaman. Tegangan output nominal panel sel fotovoltaik blok tunggal adalah 18V, tiga buah panel sel dapat beroperasi secara individual, dan juga dapat beroperasi secara paralel. 3. Set baterai: terdiri dari dua buah baterai 12V/12AH bebas perawatan, dapat juga dihubungkan secara paralel sebagai sistem 12V/200AH, atau secara seri sebagai sistem 24V/100AH, yang dapat meningkatkan pemahaman tentang koneksi seri dan paralel baterai. Baterai terintegrasi di dalam kotak daya, terminal keluaran baterai terhubung ke panel kotak daya. Pada gambar, 1 dan 2 adalah bagian keluaran baterai, yang keluar melalui terminal merah dan hitam. 4. Kotak gantung pengontrol: kotak gantung ini menggunakan pengontrol pengisian daya industri, dapat mengontrol daya listrik dari panel fotovoltaik generator tenaga angin untuk mengisi daya baterai, lampu indikator panel menampilkan kondisi kerja pengontrol, dapat memeriksa parameter operasi sistem, dan operator dapat mengatur parameter sendiri, serta memiliki perlindungan pengisian berlebih dan perlindungan arus berlebih yang menyeluruh. Kotak gantung pengontrol seperti yang ditunjukkan di bawah ini. Pada gambar, terminal 1 dan 2 adalah ujung input baterai, baterai dapat dihubungkan secara seri dan paralel di dalamnya, tegangan input adalah 12V atau 24V. Terminal 3 dan 6 adalah sekering. Terminal 4 dan 5 adalah terminal output pengontrol, (perhatian: terminal output pengontrol tidak dapat dihubungkan ke mesin listrik daya tinggi). Terminal 7 adalah terminal input panel sel fotovoltaik, terminal 8 adalah terminal input generator tenaga angin. (1) Hal-hal dan perhatian terkait pengoperasian pengontrol Dilarang keras menghubungkan modul fotovoltaik dan baterai secara terbalik. Dilarang keras menghubungkan modul fotovoltaik dan baterai secara langsung dalam kondisi korsleting. Dilarang keras menggunakan motor listrik untuk menggerakkan generator, motor DC, catu daya switching, dan mode lain untuk mensimulasikan generator tenaga angin untuk melakukan deteksi efek pengisian daya. Jika hal ini menyebabkan kerusakan pada pengontrol, pabrikan tidak bertanggung jawab. Sebelum menghubungkan ke baterai, harap ukur tegangan baterai menggunakan multimeter, untuk memastikan tegangan melebihi 80% dari tegangan nominal. Jika tegangan di bawah 80% dari tegangan nominal, hal itu dapat merusak pengontrol. Jika sistemnya 12 V, tegangan baterai tidak boleh lebih rendah dari 9V. Jika sistemnya 24V, tegangan baterai tidak boleh lebih rendah dari 18V. Tegangan rangkaian terbuka modul fotovoltaik tidak boleh lebih tinggi dari dua kali lipat tegangan baterai yang telah diatur. Tegangan kerja modul fotovoltaik tidak boleh lebih rendah dari 1,5 kali tegangan baterai. (2) Instruksi tombol panel pengontrol Panel pengontrol seperti yang ditunjukkan di bawah ini: Lampu indikator pengisian baterai: menunjukkan kondisi pengisian. Lampu indikator tegangan baterai: menunjukkan kondisi tegangan baterai dan kesalahan sistem. Lampu indikator keluaran catu daya: menunjukkan kondisi keluaran catu daya. (1) Koneksi pengontrol Langkah 1: hubungkan ke baterai Peringatan: Jika terminal elektroda positif dan negatif baterai dan kabel yang terhubung ke elektroda positif dan negatif menyebabkan korsleting, hal itu dapat menyebabkan kebakaran atau ledakan. Mesin harus dioperasikan dengan hati-hati. Jika tegangan baterai lebih rendah dari 9V, operator dilarang keras memasukkan baterai ke pengontrol. Baterai berkualitas rendah dengan tegangan yang sangat rendah akan merusak pengontrol. Jika terjadi kerusakan produk karena alasan di atas, pabrikan tidak bertanggung jawab atas jaminan kualitas dan tanggung jawab bersama! Peringatan: Sebelum menghubungkan baterai, harap ukur tegangan baterai menggunakan multimeter. Untuk sistem 24V, pastikan tegangan baterai tidak lebih rendah dari 18V. Untuk sistem 12V, pastikan tegangan baterai tidak lebih rendah dari 9V. Pengontrol dapat secara otomatis membedakan sistem 12V atau 24V berdasarkan tegangan baterai. Harap diperhatikan: Jika tegangan baterai antara 16V dan 17V, tegangan tersebut adalah zona mati yang dibedakan oleh pengontrol, pengontrol tidak akan bekerja dengan benar, harap diperhatikan. Pastikan semua sambungan sudah benar, kemudian hubungkan ke sakelar pengaman. Jangan hubungkan ke sakelar pengaman sebelum pemasangan kabel. Langkah 2: Hubungkan ke beban Terminal beban pengontrol dapat dihubungkan ke peralatan daya DC yang tegangan kerja nominalnya sama dengan tegangan kerja nominal baterai, pengontrol akan menyalakan beban menggunakan tegangan baterai. Hubungkan elektroda positif dan negatif beban ke terminal koneksi beban. Terminal beban mungkin memiliki tegangan, jadi saat Anda melakukan pemasangan kabel, harap berhati-hati, hindari terjadinya korsleting. Kami menyarankan untuk menghubungkan perangkat pengaman pada kabel elektroda positif atau kabel elektroda negatif. Selama pemasangan, jangan hubungkan ke perangkat pengaman. Setelah pemasangan, pastikan semua kabel sudah benar, lalu hubungkan ke perangkat pengaman. Jika koneksi beban melalui panel distribusi, setiap sirkuit beban harus dihubungkan secara individual ke perangkat pengaman, semua arus beban tidak boleh lebih tinggi dari arus nominal 10A pengontrol. Beban dapat berupa lampu jalan LED DC, peralatan pemantauan, dll. Langkah 3: Hubungkan modul fotovoltaik Peringatan: Modul fotovoltaik dapat menghasilkan tegangan yang sangat tinggi, saat Anda melakukan pemasangan kabel, harap berhati-hati, lindungi diri dari listrik. Pengontrol dapat menggunakan modul surya off-grid 12V dan 24V, juga dapat menggunakan modul koneksi grid sirkuit terbuka.
