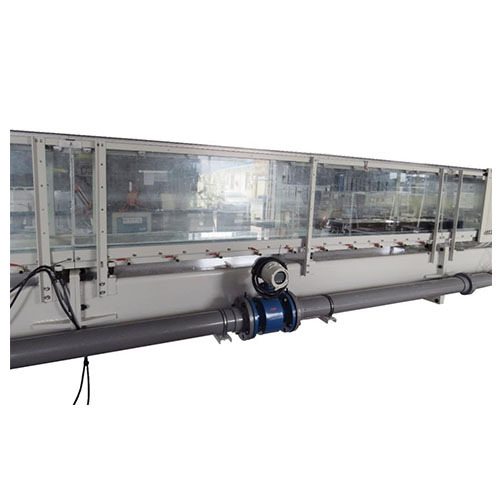

SMTF1044 Sistem Pelatihan Konverter Energi Gelombang Peralatan Pelatihan Teknik Fluida Peralatan Pendidikan Peralatan DidaktikSistem ini harus mencakup tujuan pelatihan berikut:
Investigasi prinsip pengoperasian konverter energi gelombang
Pemahaman tentang pembangkitan energi dari gerakan gelombang
Melakukan pengukuran gerakan gelombang
Investigasi desain dan pengoperasian turbin sumur
Optimalisasi perilaku pengoperasian
Spesifikasi Teknis Minimum yang Diperlukan (sama atau lebih baik dari):
Generator gelombang dengan daya: 0,5KW dan volume perpindahan: 25L
Unit kontrol
Motor AC dengan frekuensi yang dapat disesuaikan
Pengangkatan displacer yang dapat disesuaikan
Pelat baffle untuk mengarahkan gelombang ke dalam ruang
Konverter energi gelombang dengan kolom air berosilasi, ruang
Beban turbin harus mencakup: Motor DC untuk menghidupkan turbin, sakelar ke generator
Saluran gelombang dengan Dimensi P x L x T: 4800 x 280 x 550 mm
Turbin sumur dengan daya maksimum 1000 mW, kecepatan maksimum 5900 rpm, rotor enam bilah dengan diameter luar: 120 mm, diameter dalam: 80 mm
Unit pengukuran gelombang portabel dengan sensor level dengan rentang 0 hingga 600 mm
Rentang pengukuran arus: hingga ±980 mA
Rentang pengukuran frekuensi generator gelombang: 0 hingga 1,8 Hz
Kecepatan aliran: 0 hingga 25 m/s
Rentang pengukuran kecepatan: 0 hingga 5900 rpm
Harus dapat dioperasikan secara manual
Harus mencakup perangkat lunak untuk akuisisi data dan untuk mengoperasikan sistem secara digital
Antarmuka USB
PC Core i7, DVD+/-RW, RAM 8GB, Hard Disk Drive 1TB, Mouse Optik, Keyboard Multimedia, Monitor LED (21")
