SMTF3118 Pelatih Instalasi Pengolahan Air Peralatan Laboratorium Hidrodinamika Peralatan Pendidikan Peralatan Pengajaran1. Pengenalan Produk
1.1 Deskripsi Produk
Osmosis balik mengacu pada penggunaan tekanan yang cukup tinggi untuk memisahkan pelarut (biasanya air) dalam larutan melalui membran osmosis balik (membran semipermeabel), dan arahnya berlawanan dengan arah osmotik. Dengan menggunakan proses osmosis balik dengan tekanan yang lebih tinggi daripada tekanan osmotik, cairan dapat dipisahkan, dimurnikan, atau dipekatkan.
Dengan teknologi osmosis, garam terlarut, koloid, bakteri, virus, toksin bakteri, dan sebagian besar bahan organik dalam air dapat dihilangkan secara efektif.
1.2 Fitur Produk
1. Fungsi deteksi kualitas air secara real-time, untuk memahami kualitas air keluaran kapan saja. (Berlaku untuk pemasangan peralatan deteksi TDS, tidak berlaku jika tidak terpasang)
2. Kontrol otomatis penuh dari pengontrol yang dapat diprogram, sistem tampilan operasi yang mudah digunakan, hanya satu tombol atau kenop
yang dapat digunakan untuk mengoperasikan peralatan, dan dilengkapi dengan perlindungan penghentian air keran dan fungsi penghentian air penuh. 3. Sistem akan otomatis membilas saat dinyalakan, sehingga menghindari kerumitan pembilasan manual, sehingga memperpanjang masa pakai membran reverse osmosis RO secara efektif.
4. Tampilan yang lebih halus dan kinerja keamanan yang kuat.
5. Tampilan fungsi pembilasan, produksi air, kepenuhan air, dan kekurangan air secara real-time.
6. Peralatan ini memiliki program pembilasan terjadwal saat dinyalakan, dengan fungsi perlindungan tekanan rendah dan tekanan tinggi.
2. Spesifikasi Teknis
2.1 Parameter Teknis
Parameter catu daya: AC220V tiga inti
Parameter tekanan kerja: tekanan depan membran 0,8 kg, tekanan air limbah 0,5 kg, tekanan kerja tidak boleh melebihi 10 kg.
Persyaratan tekanan sumber air: tekanan air harus berada di antara 0,15~0,4MPa.
Kondisi kerja: Suhu lingkungan kerja peralatan adalah 5℃-45℃. (Pendinginan berlebih dan panas berlebih akan merusak peralatan)
2.2 Dimensi dan berat
Dimensi 1: 1750mm*650mm*1600mm
Berat 1: <350kg
3. Nama komponen produk dan pengenalan fungsi

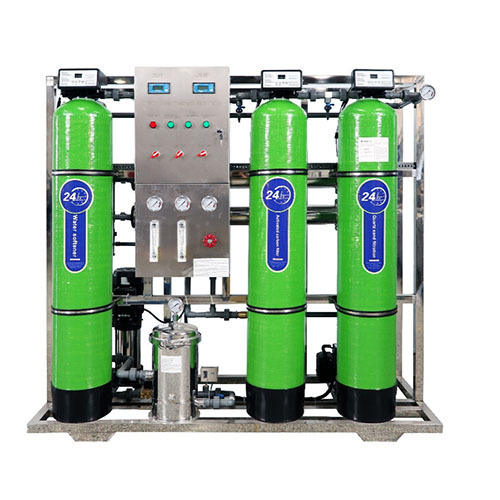

3.1 Badan utama produk
No. Nama
1 Kepala pompa filter pelunakan
2 Filter pelunakan
3 Kotak listrik
4 Pompa tekanan tinggi
5 Kepala pompa filter karbon aktif
6 Titik pengumpulan deteksi kualitas air
7 Kepala pompa filter pasir kuarsa
8 Pengukur tekanan air baku 1
9 Pengukur tekanan air murni
10 Pengukur tekanan pra-membran
11 Pengukur tekanan air baku 2
12 Pengukur aliran air murni
13 Pengukur aliran air baku
14 Katup pengatur aliran air baku
15 Filter karbon aktif
16 Filter pasir kuarsa
17 Pengukur tekanan presisi
18 Filter presisi
19 Sakelar kontrol tekanan
20 Pompa air
3.2 Komponen listrik produk
No. Nama
1 Pengukur konduktivitas air murni
2 Pengukur konduktivitas air baku
3 Lampu indikator daya
4 Lampu indikator pengoperasian pompa air baku
5 Lampu indikator pengoperasian backwash
6 Lampu indikator pengoperasian pompa booster
7 Sakelar daya
8 Sakelar pompa air baku
9 Sakelar pompa booster
3.3 Aksesori produk
No. Nama
1 Membran RO reverse osmosis
2 Pelampung beralih
3 Kotak peralatan pengujian kualitas air
4 Membran filter
4. Daftar Konfigurasi Produk
No. Nama Jumlah
1 Kepala pompa filter 3
2 Filter pasir kuarsa 1
3 Pengukur tekanan presisi 1
4 Filter presisi 1
5 Sakelar kontrol tekanan 1
6 Pompa air 1
7 Filter karbon aktif 1
8 Filter pelunak 1
9 Pengukur tekanan air baku 2
10 Pengukur tekanan air murni 1
11 Pengukur tekanan sebelum membran 1
12 Pengukur aliran 2
13 Tangki filter osmosis balik RO 2
14 Pompa tekanan tinggi 1
15 Pengukur konduktivitas 2
16 Lampu indikator 4
17 Sakelar 1
18 Kunci 1
19 Membran osmosis balik RO 1
20 Sakelar apung 2
21 Kotak alat uji kualitas air 1
22 Membran filter 5
5. Daftar percobaan pengajaran produk
(1) Persiapan sebelum pemasangan peralatan trainer
(2) Proses pemasangan peralatan trainer
(3) Metode pembilasan peralatan trainer dan penggantian material filter
(4) Penggunaan mesin reverse osmosis
