SMTF120 Visualisasi Aliran Rembesan, Peralatan Pelatihan Teknik Fluida, Peralatan Pengajaran, Peralatan PendidikanMetode deskriptif dalam studi rembesan dan aliran air tanah adalah visualisasi garis aliran dan representasi grafisnya sebagai jaring aliran. Jaring aliran memberikan informasi tentang rembesan air di bendungan dan turap.
Jaring aliran dapat digunakan untuk memvisualisasikan garis aliran dalam rembesan dan aliran air tanah pada berbagai model menggunakan media kontras. Lebih lanjut, efek tekanan air pada berbagai struktur ditampilkan sebagai kurva tekanan.

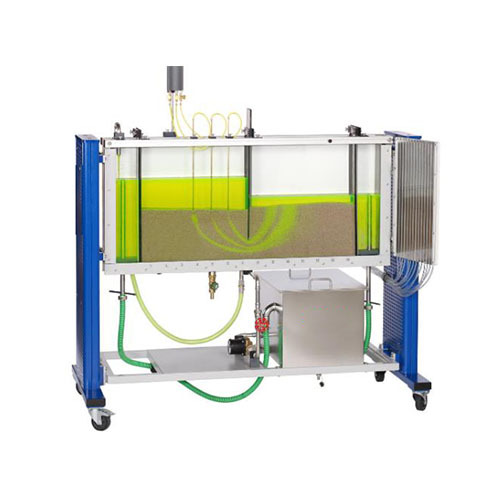

Perangkat pelatihan terdiri dari tangki transparan dengan isian pasir. Berbagai model dapat ditempatkan di dasar pasir untuk mendemonstrasikan struktur tipikal. Bagian eksperimental dipisahkan dari ruang pemasukan dan pengeluaran oleh saringan jaring halus. Katup digunakan untuk mengatur pasokan air. Dengan menggunakan media kontras, dimungkinkan untuk membuat garis aliran terlihat, seperti yang terjadi dalam rembesan dan aliran air tanah. Jendela pengamatan kaca temper memungkinkan pengamatan optimal terhadap eksperimen.
Berbagai model memungkinkan berbagai macam eksperimen, seperti distribusi tekanan pada dinding penahan atau rembesan dan aliran air tanah di bawah turap. Model “pondasi” dan “dinding penahan” dilengkapi dengan tabung untuk menunjukkan tekanan pada model.
Di bagian eksperimental terdapat sambungan pengukuran untuk mendeteksi ketinggian muka air tanah. Ketinggian muka air tanah ditampilkan pada 14 manometer tabung.
Ini berisi sirkuit air tertutup dengan tangki penyimpanan dan pompa.
Spesifikasi
visualisasi aliran rembesan dua dimensi dan investigasi tekanan air pada berbagai model
sirkuit air tertutup
fluorescein sebagai media kontras
bagian eksperimental dengan jendela pengamatan kaca temper
layar berlubang halus untuk memisahkan bagian eksperimental dari ruang pemasukan dan pengeluaran
luapan yang dapat disesuaikan ketinggiannya di pemasukan dan pengeluaran untuk menyesuaikan ketinggian air
14 sambungan pengukuran dengan filter untuk mendeteksi ketinggian muka air tanah di bagian eksperimental
model “tiang pancang” untuk visualisasi garis aliran
model “dinding penahan” dan “pondasi” untuk demonstrasi tekanan air
instrumen: manometer tabung, tabung pada model “pondasi” dan “dinding penahan”
Data Teknis
Bagian Eksperimental
Volume yang Dapat Digunakan: 82L
PxLxT: 1480x104x630mm
Pompa
Laju Aliran Maksimum: 4m3/jam
Ketinggian Maksimum: 4m
14 manometer tabung: 0…600mmWC
Tangki untuk media kontras: isi 0,5L
Tangki Penyimpanan, baja tahan karat: isi 96L
Model
“tiang pancang”
“dinding penahan”
“pondasi”
230V, 50Hz, 1 fase
230V, 60Hz, 1 fase; 120V, 60Hz, 1 fase
Dimensi dan Berat
PxLxT: 1900mm x 800mm x 1870mm
Berat: sekitar 230kg
Diperlukan untuk pengoperasian
pasir (ukuran butir 1…2mm)
