SMTM2009 Peralatan Pelatihan Mekanik Keseimbangan Tiga Dimensi, Peralatan PengajaranI. Gambaran Umum
Peralatan ini ditujukan untuk departemen teknik mesin atau departemen teknik mekanika di universitas, khususnya untuk Mekanika Teoretis dan Terapan, Mekanika Teknik, jurusan Mekanika Padat, dan departemen terkait mekanika lainnya.
Peralatan ini digunakan untuk mempelajari keseimbangan lima gaya konkuren dan non-konkuren dalam sistem tiga dimensi.

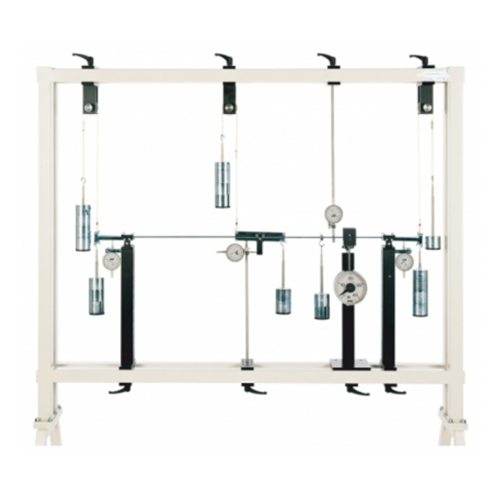

Sebuah rangka kotak kaku memiliki empat katrol putar di sudut atas dan sekrup penyeimbang di kaki-kakinya. Empat tali, masing-masing dengan gantungan beban di luar rangka, melewati katrol dan bertemu di dalam rangka secara konkuren atau non-konkuren dengan tali tambahan di antara dua sambungan. Beban vertikal dengan tali diterapkan pada salah satu sambungan. Setiap tali ditandai dengan panjang 100 mm. Dua cermin dipasang pada dua dinding samping yang berdekatan dan pelat transparan dengan kisi-kisi grafik transparan dipasang pada dua dinding samping lainnya. Dengan menyelaraskan setiap tali yang ditandai dengan cermin, koordinatnya di ruang angkasa dapat diukur.
Buku panduan instruksi juga disertakan.
II. Percobaan Khas
Kesetimbangan sekumpulan gaya yang bekerja dalam sistem tiga dimensi
Kesetimbangan gaya konkuren dan non-konkuren
III. Data Teknis
Struktur: aluminium
Bagian bawah dengan karet yang dapat disesuaikan untuk mengatur ketinggian.
Berat total kurang dari 200 kg.
Lingkungan kerja: -10℃~40℃, Kelembaban <85%
Tali dua cincin 1
Tali 4
Gantungan beban dengan tali 6
