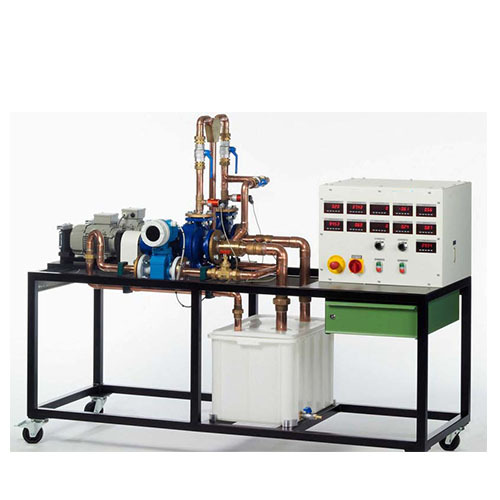

SMTF084 Karakteristik Pompa untuk Konfigurasi Paralel dan Seri, Peralatan Pelatihan Teknik Fluida, Peralatan Pendidikan, Peralatan Pengajaran
Tujuan Pembelajaran / Eksperimen
menyelidiki perilaku pompa sentrifugal dalam pengoperasian
mencatat karakteristik pompa
mencatat karakteristik sistem
menentukan efisiensi
menyelidiki konfigurasi seri dan paralel pompa
menyalakan dan mematikan sistem pompa
Spesifikasi
[1] trainer dengan 2 pompa sentrifugal yang dioperasikan dalam konfigurasi seri atau paralel
[2] sirkuit air tertutup
[3] motor penggerak dengan kecepatan yang dapat disesuaikan
[4] motor dengan bantalan pendulum, pengukuran torsi melalui lengan tuas dan sensor gaya
[5] sensor kecepatan induktif pada motor
[6] pengukur aliran elektromagnetik
[7] tampilan digital untuk konsumsi daya, torsi, kecepatan, tekanan dan laju aliran
[8] perangkat lunak untuk akuisisi data melalui USB di bawah Windows Vista atau Windows 7

Data Teknis
2 pompa
laju aliran maks.: 21 m³/jam
tinggi tekan maks.: 16,9 m
2 motor penggerak
daya keluaran: 1,1 kW
rentang kecepatan: 0...3000 min⁻¹
Tangki suplai: 96 L
Rentang pengukuran
tekanan
pompa masuk 1: -1...0,6 bar
pompa keluar 1: 0...2,5 bar
pompa masuk 2: -1...3 bar
pompa keluar 2: 0...6 bar
laju aliran: 0...480 L/menit
kecepatan: 2 x 0...3000 min⁻¹
torsi: 2 x 0...10 Nm
daya: 2 x 2,2 kW
Dimensi dan Berat
P x L x T: 2000 mm x 750 mm x 1690 mm
Berat: sekitar 278 kg
Diperlukan untuk Pengoperasian
230V, 50/60Hz, 1 fase atau 230V, 60Hz, 3 fase
