SMTF037 Jaringan Pipa, Teknik Fluida, Peralatan Pelatihan, Peralatan Pendidikan, Peralatan PengajaranDeskripsi
Tugas penting dalam pembangunan jaringan pipa adalah menentukan tekanan dan laju aliran dalam sistem perpipaan yang kompleks. Dalam praktiknya, perhitungan total kehilangan tekanan berfungsi sebagai dasar untuk desain unit penggerak yang sesuai untuk sistem pemanas dan pendingin udara, sistem penyediaan air minum, dan bagian dari sistem air limbah. Pengetahuan tentang kehilangan tekanan juga digunakan untuk mengoptimalkan pengoperasian.
Alat ini memungkinkan pembangunan dan investigasi berbagai jaringan pipa, seperti sambungan pipa paralel dan seri, percabangan dan penggabungannya, serta studi pipa individual. Dengan analogi hukum kelistrikan Kirchhoff, dimungkinkan untuk melakukan analisis nodal.

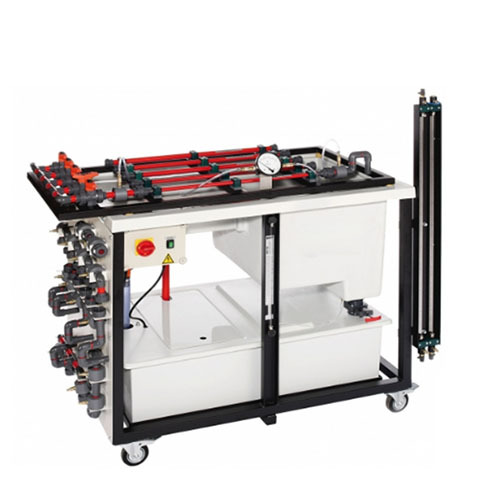

Lima bagian pipa yang telah terpasang di bagian atas alat pelatihan dihubungkan ke jaringan pipa menggunakan elemen perpipaan. Tangki, pipa, elemen perpipaan, dan katup serta fitting seluruhnya terbuat dari plastik. Bagian pipa individual ditutup dengan katup bola. Selama percobaan, kehilangan tekanan di berbagai pipa dan elemen perpipaan dicatat dan dievaluasi.
Dua manometer untuk rentang pengukuran yang berbeda disertakan untuk mengukur tekanan diferensial. Laju aliran diukur secara volumetrik.
