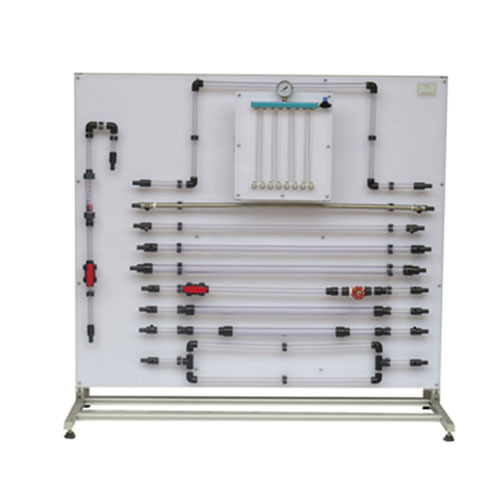

SMTFHM150.11 Peralatan Gesekan Pipa, Peralatan Pelatihan Teknik Fluida, Peralatan Pengajaran, Peralatan Didaktik1. Petunjuk Penggunaan
1) Siapkan peralatan dan sumber air, lalu tutup katup bola masuk.
2) Hubungkan antarmuka antara pipa masuk dan pipa uji.
3) Hubungkan antarmuka pengukuran tekanan manajemen uji dan antarmuka pengukur tekanan tabung.
4) Hubungkan sumber air ke saluran masuk air dan hubungkan saluran keluar air dari jalur uji yang sesuai ke wadah yang tepat.
5) Buka katup bola masuk, air mengalir melalui siku DN15, amati nilai aliran pada pengukur aliran dan nilai tekanan pada titik pengukuran yang sesuai pada pengukur tekanan tabung, dan catat datanya.
6) Hubungkan pipa masuk air dan pipa uji yang berbeda secara berurutan sesuai dengan langkah-langkah di atas, dan amati perubahan perbedaan tekanan yang sesuai pada pengukur tekanan pipa.
7) Atur aliran air dengan mengontrol sudut bukaan katup bola masuk, amati perubahan tekanan yang sesuai dengan titik uji dari berbagai pipa pada laju aliran yang berbeda, dan catat datanya.
8) Setelah percobaan selesai, bersihkan air di dalam peralatan. Jika memungkinkan, gunakan udara bertekanan untuk mengeluarkan air dari dalam selang.
2. Spesifikasi Teknis
Unit ini harus dibuat untuk mempelajari perilaku aliran dalam pipa. Unit ini harus mencakup pipa horizontal dari baja tahan karat, dilengkapi dengan lubang tekanan statis di kedua ujung pipa masuk dan keluar dari baja tahan karat, yang dapat dihubungkan ke pengukur diferensial untuk pengukuran gesekan pipa dalam kondisi aliran laminar dan turbulen, lubang tekanan statis di setiap ujung bentang uji harus dilengkapi dengan dua tabung plastik untuk dihubungkan ke manometer air.
