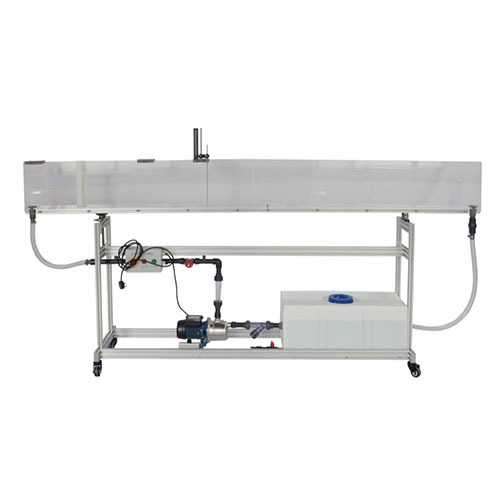

SMTF006F Perangkat Distribusi dan Pengukuran Saluran Terbuka, Saluran Aliran 2,5 Meter, Peralatan Pelatihan Teknik Fluida, Peralatan Pengajaran, Peralatan PendidikanI. Gambaran Umum Produk
1.1 Gambaran Umum
Teknik hidrolik berkaitan dengan saluran air buatan, pengaturan sungai, dan bendungan, dll. Dengan menggunakan saluran percobaan di laboratorium, prinsip-prinsip dasar yang diperlukan dapat diajarkan. Saluran percobaan ini merupakan loop sirkulasi air tertutup. Penampang bagian percobaan adalah 60x300mm dan panjang bagian percobaan adalah 2,5m. Dinding samping bagian percobaan terbuat dari plexiglass, yang memungkinkan pengamatan eksperimen yang baik. Elemen saluran masuk dirancang agar air mengalir ke bagian percobaan hampir tanpa turbulensi. Kemiringan saluran percobaan dapat disesuaikan untuk mensimulasikan kemiringan dan membentuk aliran air seragam pada kedalaman drainase konstan. Berbagai bentuk bendungan tersedia untuk memastikan rencana eksperimen.
1.2 Fitur
(1) Perangkat ini mengadopsi struktur rangka kolom profil aluminium, yang secara keseluruhan sederhana dan elegan. Dilengkapi dengan roda universal di bagian bawah untuk pergerakan yang fleksibel.
(2) Platform pelatihan memiliki sistem perlindungan keselamatan yang baik.
(3) Simulator terbuat dari bahan transparan, sehingga memudahkan pengamatan aliran air.
(4) Laju aliran air dapat diatur dengan katup bola.
II. Parameter Kinerja
Daya masukan: AC 220V 50Hz tiga kawat satu fasa
Dimensi: 3000mm x 500mm x 1000mm
Berat: <100Kg
Suhu lingkungan: -10℃～+40℃
Kelembaban relatif: <85% (25℃)
III. Daftar Komponen dan Pengenalan Terperinci
3.1 Bagian Utama
Nomor Nama
1 Tangki air
2 Saluran masuk air
3 Saluran keluar air
4 Pompa air
5 Katup bola
6 Pengukur aliran
7 Pipa saluran masuk air
8 Kenop pengatur
9 Filter
10 Katup pembuangan
11 Blok penarik saluran terbuka
12 Pengukur ketinggian air
13 Saluran terbuka
3.2 Komponen Listrik
Nomor Nama
1 Sakelar beban
2 Lampu indikator pompa air
3 Lampu indikator daya
3.3 Daftar Konfigurasi Peralatan
No. Nama JML
Komponen 1 Tangki air 1
Komponen 2 Saluran masuk air 1
Komponen 3 Saluran pembuangan air 1
Komponen 4 Pompa air 1
Komponen 5 Katup bola 1
Komponen 6 Pengukur aliran 1
Komponen 7 Pipa saluran masuk air 1
Komponen 8 Kenop pengatur 1
Komponen 9 Katup kontrol 2
Komponen 10 Sakelar pompa air 1
Komponen 11 Lampu indikator pompa air 1
Komponen 12 Sakelar daya 1
Komponen 13 Lampu indikator daya 1
Komponen 14 Air Pengukur ketinggian 1
3.4 Aksesoris
Nomor Nama Jumlah
1 Pelat aliran 1
2 Ambang runcing 1
3 Ambang puncak lebar 1
4 Pelat ambang bukaan persegi panjang 1
5 Pelat ambang bukaan trapesium 1
6 Pelat ambang bukaan berbentuk V 1
7 Pelat ambang persegi panjang tanpa bukaan 1
IV. Daftar Percobaan
Percobaan 1: Penentuan koefisien aliran bendung
Percobaan 2: Studi fenomena lompatan hidrolik
Percobaan 3: Studi faktor dan koefisien Chezy
Percobaan 4: Studi hubungan antara bendung puncak sempit bawah air dan bendung lipat
