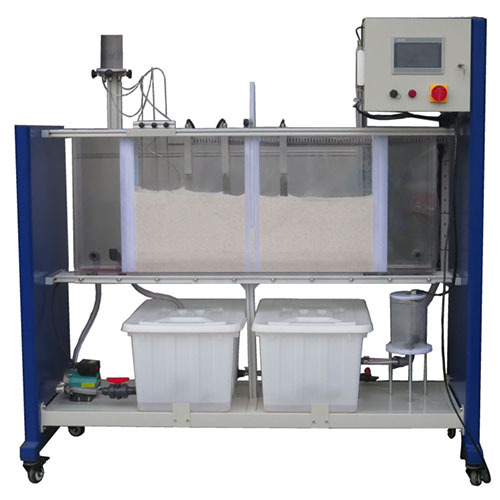

SMTF119 Peralatan Pelatihan Teknik Fluida Aliran Saluran Terbuka dan Saluran Tertutup, Peralatan Pengajaran, Peralatan Pendidikan.Deskripsi
Alat ini digunakan untuk mendemonstrasikan berbagai proses aliran pada berbagai struktur kontrol di saluran terbuka. Di saluran tertutup, komponen tekanan dalam pipa ditentukan.
Alat pelatihan ini mencakup saluran percobaan transparan dengan batas atas, ambang yang dapat disesuaikan ketinggiannya, dan sirkuit air tertutup. Ketinggian air di bagian percobaan diatur dengan ambang pelat yang dapat disesuaikan di saluran keluar air. Dengan sedikit modifikasi, saluran percobaan dapat digunakan sebagai saluran terbuka atau tertutup.
Ketinggian air harus rendah saat menyelidiki aliran saluran terbuka. Untuk melakukan percobaan, ambang dipasang di dasar saluran atau ambang yang dapat disesuaikan ketinggiannya digunakan. Selain itu, debit di bawah pintu air juga dapat didemonstrasikan. Berbagai ambang, yang dapat diganti dengan cepat dan aman, tersedia sebagai struktur kontrol.
Saat mempelajari saluran tertutup, ketinggian air harus cukup tinggi sehingga seluruh bagian percobaan dialiri air. Dalam hal ini, ambang digunakan untuk mengubah penampang yang dialiri air.
Tekanan statis dan tekanan total di seluruh penampang dideteksi oleh tabung pengukur. Perbedaan tekanan digunakan untuk menghitung kecepatan aliran.
Spesifikasi
Investigasi proses aliran di saluran terbuka dan tertutup
Saluran percobaan dengan batas atas, terbuat dari bahan transparan
Ambang batas yang dapat disesuaikan ketinggiannya di bagian bawah saluran percobaan
Ketinggian air dapat disesuaikan melalui ambang pelat di saluran keluar air
Konversi sederhana dari saluran terbuka ke saluran tertutup
Struktur kontrol untuk percobaan di saluran terbuka: ambang lebar, ambang sempit, ambang ogee dengan pelimpah lompatan ski, ambang, pintu air
Bagian percobaan yang dialiri penuh dan perubahan penampang di atas ambang untuk percobaan di saluran tertutup
Sirkuit air tertutup dengan tangki suplai dan pompa
Tabung pengukur transparan untuk mengukur tekanan statis dan tekanan total
Data Teknis
Bagian Eksperimental
Panjang: 1,1 m
Penampang LxT: 40x300 mm
Tangki Pasokan: 70 L
Pompa
Konsumsi Daya: 250 W
Laju Aliran Maksimum: 150 L/menit
Ketinggian Maksimum: 7,6 m
230 V, 50 Hz, 1 fasa
230 V, 60 Hz, 1 fasa; 120 V, 60 Hz, 1 fasa
Dimensi dan Berat
PxLxT: 1900 mm x 800 mm x 1350 mm
Berat Kosong: sekitar 150 kg
