SMTFWL 203 Dasar-Dasar Teknik Fluida Pengukuran Tekanan Peralatan Eksperimen Peralatan Didaktik Peralatan Pendidikan1. Pengenalan Produk
1.1 Deskripsi Produk
Tujuan sistem refrigerasi adalah untuk mendinginkan bahan dan produk, misalnya melindungi makanan dari pembusukan. Pendinginan dapat digambarkan sebagai proses pembuangan panas dari lingkungan. Fungsi
Dalam berbagai proyek terkini, pengukuran tekanan yang akurat berkaitan dengan pelaksanaan proyek yang tepat, sehingga pengukuran tekanan menjadi semakin penting. Pengukuran nilai tekanan yang akurat membutuhkan alat ukur profesional.

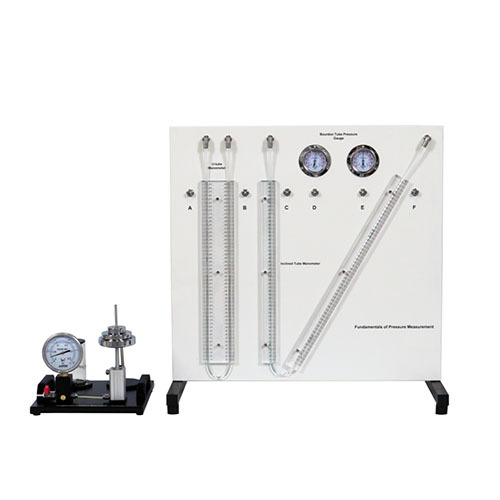

Basics of Pressure Measurement memiliki tiga alat ukur tekanan, yaitu alat ukur tekanan diferensial tabung-U, alat ukur tekanan diferensial tabung miring, dan alat ukur tekanan diferensial tabung Bourdon. Dalam percobaan ini, jarum suntik plastik digunakan untuk menghasilkan tekanan dalam rentang milibar dan ditampilkan pada alat ukur tekanan. Alat ukur ini dilengkapi dengan dua alat ukur tekanan tabung Bourdon untuk mengukur tekanan positif dan negatif. Alat ukur tekanan tabung-U, alat ukur tekanan tabung miring, dan alat ukur tekanan tabung Bourdon pada unit percobaan dapat digunakan bersama tabung-tabung. Alat kalibrasi dapat menggunakan alat ukur tekanan piston berbobot untuk mengkalibrasi alat ukur tekanan tabung Bourdon tambahan.
1.2 Fitur Produk
(1) Alat ukur tekanan ini berfungsi penuh, ringkas, dan mudah dipindahkan, tanpa batasan ukuran lokasi percobaan.
(2) Alat ukur tekanan ini tidak hanya dapat mengukur perbedaan tekanan, tetapi juga menyediakan alat untuk mengkalibrasi tekanan. Perbedaan.
(3) Perangkat ini menggunakan material yang ramah lingkungan dan tahan korosi untuk memastikan masa pakai yang lama.
(4) Alat pengukur tekanan ini menyediakan beragam instrumen pengukur tekanan dan dapat melakukan eksperimen dengan berbagai metode pengukuran.
2. Spesifikasi Teknis
2.1 Parameter Teknis
Suhu sekitar -10℃～+40℃; kelembapan relatif <85% (25℃)
2.2 Dimensi dan Berat
Dimensi: 742mmx451mmx761mm, 300mmx300mmx305mm
Berat: 15kg
3. Komponen Produk
3.1 Komponen Utama Produk
Nomor Nama
1 Pengukur Tekanan Diferensial Tabung U
2 Pengukur Tekanan Diferensial Tabung Bourdon
3 Pengukur Tekanan Diferensial Tabung Miring
4 Alat Kalibrasi Tekanan Diferensial Tabung Bourdon Piston
3.2 Aksesori Produk
Nomor Nama
1 Spuit
2 Tinta Berbasis Air
3 Tabung Udara Penghubung
4 Gelas Beker
4. Daftar Konfigurasi Produk
Nomor Nama Jumlah
1 Pengukur Tekanan Diferensial Tabung U 1
2 Pengukur Tekanan Diferensial Tabung Bourdon 2
3 Pengukur Tekanan Diferensial Tabung Miring 1
4 Alat Kalibrasi Tekanan Diferensial Tabung Bourdon Piston 1
5 Spuit 1
6 Tinta Berbasis Air 1
7 Pipa Udara Penghubung 1
8 Berat 5
5. Daftar Eksperimen Pengajaran Produk
(1) Eksperimen Pengukuran Tekanan Langsung Pengukur Tekanan Diferensial Tabung U
(2) Eksperimen Pengukuran Tekanan Langsung Pengukur Tekanan Diferensial Tabung Miring
(3) Eksperimen Pengukuran Tekanan Tidak Langsung Pengukur Tekanan Diferensial Tabung Bourdon dan Perbandingannya dengan Alat Ukur Langsung
(4) Eksperimen Kalibrasi Alat Ukur Tekanan Diferensial Tabung Bourdon
