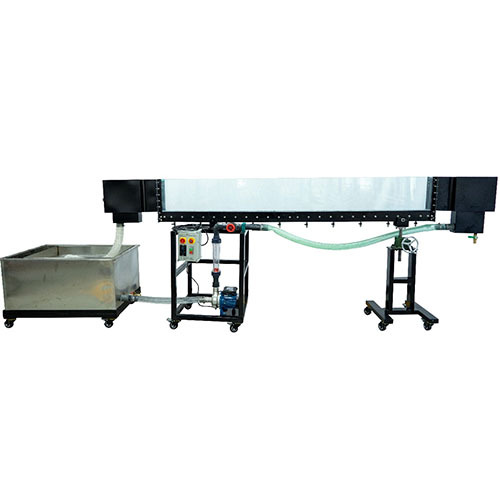

SMM0057 Peralatan Pelatihan Teknik Fluida Flume, Peralatan Pengajaran, Peralatan PendidikanDeskripsi
Teknik hidrolik berkaitan dengan saluran air buatan, pengaturan sungai, dan bendungan, di antara hal-hal lainnya. Dengan menggunakan saluran eksperimental di laboratorium, dimungkinkan untuk mengajarkan prinsip-prinsip dasar yang diperlukan.
Semua komponen yang bersentuhan dengan air terbuat dari bahan tahan korosi (stainless steel, plastik yang diperkuat serat kaca). Elemen saluran masuk dirancang sedemikian rupa sehingga aliran masuk ke bagian eksperimental dengan turbulensi yang sangat sedikit.
Kemiringan saluran eksperimental dapat disesuaikan dengan halus untuk memungkinkan simulasi kemiringan dan untuk menciptakan aliran seragam pada kedalaman debit konstan.
Berbagai pilihan model, seperti bendungan, dermaga, saluran pengukur aliran, atau generator gelombang tersedia sebagai aksesori dan memastikan program eksperimen yang komprehensif. Sebagian besar model dapat dengan cepat dan aman dipasang ke dasar bagian eksperimental.
(Panjang 5 meter), Sisi kaca, dengan bendungan persegi panjang dan V-notch yang diperlukan, pelimpah bendungan dengan bendungan.
Spesifikasi
prinsip dasar aliran saluran terbuka
kemiringan bagian eksperimental yang dapat disesuaikan dengan mudah
bagian eksperimental dengan 10 lubang berulir yang berjarak sama di bagian bawah untuk memasang model atau untuk pengukuran ketinggian air menggunakan tekanan
dinding samping bagian eksperimental terbuat dari kaca temper untuk pengamatan eksperimen yang sangat baik
semua permukaan yang bersentuhan dengan air terbuat dari bahan tahan korosi
elemen saluran masuk yang dioptimalkan alirannya untuk masuknya turbulensi rendah ke bagian eksperimental
sirkuit air tertutup dengan tangki air, pompa, rotameter, dan pengaturan aliran manual
model dari semua bidang teknik hidrolik tersedia sebagai aksesori
Data Teknis
Bagian Eksperimental
Panjang: 5m
Penampang Aliran LxT: 86x300mm
Pengaturan Kemiringan: 0,5…+3%
Tangki: 280L
Pompa
Konsumsi Daya: 1,02kW
Laju Aliran Maksimum: 22,5m3/jam
Tinggi Maksimum: 13,7m
Rentang Pengukuran
Laju Aliran: 0…10m3/jam
230V, 50Hz, 1 fase
230V, 60Hz, 1 fase; 120V, 60Hz, 1 fase
UL/CSA opsional
Dimensi dan Berat
PxLxT: 4300 mm x 660 mm x 1350 mm (bagian eksperimental 2,5 m)
Berat: sekitar 244kg
