SMTFC9 Unit Demonstrasi Pengukur Aliran, Peralatan Pelatihan Teknik Fluida, Peralatan Pendidikan, Peralatan Pengajaran1. Deskripsi

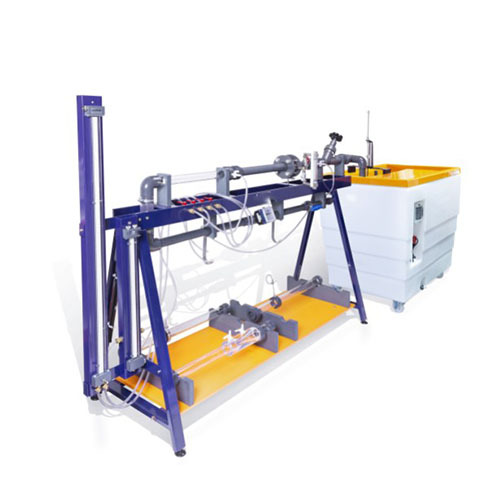

Unit Demonstrasi Pengukur Aliran adalah fasilitas mandiri untuk mendemonstrasikan karakteristik penting dari pengukur aliran. Elemen utamanya adalah modul layanan dan dudukan penyangga pengukur aliran.
Pompa sentrifugal pengisap sendiri menarik air dari tangki penampung di modul layanan dan mengirimkannya ke pipa uji pengukur aliran. Pengukur aliran tipe industri yang dipasang di bagian uji dapat dipasang ke pipa uji dengan cepat dan mudah. Pengukur ini telah dipilih untuk memberikan berbagai prinsip pengukuran yang berbeda dan tingkat kecanggihan serta akurasi yang berbeda. Beberapa pengukur dikalibrasi langsung dalam satuan aliran, sementara yang lain melibatkan penggunaan bagan kalibrasi.
Penurunan tekanan di setiap pengukur aliran dapat diukur dengan menggunakan manometer air bertekanan satu meter atau manometer merkuri 0,5 meter yang disediakan. Katup penghubung manometer yang dilengkapi port memastikan pengurasan cepat semua pipa manometer. Tersedia fasilitas untuk memasukkan udara ke dalam aliran hidrolik untuk mendemonstrasikan pengaruhnya terhadap akurasi pengukur. Debit dari bagian uji dapat dikontrol dan dialirkan melalui diffuser ke saluran modul layanan. Ambang ambang berbentuk V dan ambang ambang persegi panjang dapat dipasang ke dalam modul layanan.
Saluran bantu (C915) menampung ambang ambang lebar dan ambang ambang crump, serta saluran ‘H’ dan saluran Washington. Ketinggian air di saluran dapat ditentukan dengan menggunakan Pengukur Kait dan Titik (H1).
2. Konten Edukasi
Untuk mendemonstrasikan penerapan Orifice Plate, Venturi, dan tabung Pitot dalam pengukuran laju aliran di saluran tertutup.
Untuk mendemonstrasikan penggunaan satu atau lebih flowmeter untuk pengukuran laju aliran di saluran tertutup, dan untuk menentukan karakteristik flowmeter. Termasuk Shunt Gapmeter, Swinging Flap, Volumetric Rotary Piston, Electromagnetic, Helical Rotary, dan Inferential Multi streams.
Untuk mendemonstrasikan penggunaan Broad Crested Weir, Crump Weir, H Flume, dan Washington Flume untuk mengukur laju aliran di saluran terbuka.
Untuk mendemonstrasikan karakteristik Rectangular Notch Weir dan Vee Notch Weir di saluran terbuka.
Membandingkan penggunaan, aplikasi, dan keterbatasan berbagai jenis flowmeter.
Mempertimbangkan implikasi pemilihan flowmeter terhadap kinerja, akurasi, kemudahan, biaya, dan kehilangan tekanan.
