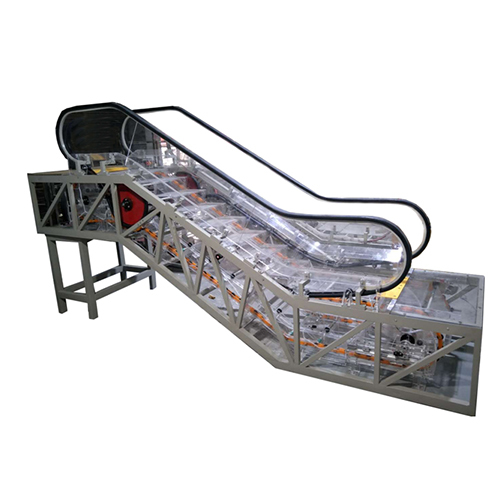

SMTE116 Peralatan Pelatihan Eskalator, Peralatan Laboratorium Listrik, Peralatan Didaktik, Peralatan Pelatihan Kejuruan 1. Gambaran Umum Peralatan
Model eskalator pengajaran transparan ini cocok untuk perguruan tinggi kejuruan, sekolah kejuruan, dan mahasiswa teknik elevator untuk melakukan pelatihan pembongkaran, penanganan, dan pemeliharaan anak tangga eskalator. Perangkat pelatihan simulasi eskalator ini dirakit menjadi rangka eskalator, sistem pedal bertingkat, sistem sabuk pegangan tangan, sistem mesin traksi, gantry peralatan, sistem inspeksi keselamatan, sistem kontrol dan kendali listrik, dll. dengan pengelasan tabung persegi berkualitas tinggi dan penyemprotan padat.
2. Parameter Teknis
1) Daya masukan: tiga fasa empat kawat (atau tiga fasa lima kawat) AC380V±10%, frekuensi daya 50Hz;
2) Lingkungan kerja: kisaran suhu sekitar -5 °C ~ +40 °C, kelembaban relatif <85% (25 °C);
3) Kapasitas mesin keseluruhan: ≤2,5kVA;
4) Ukuran eskalator: 3700mm (panjang) × 850mm (lebar) × 1500mm (tinggi);
5) Tinggi pengangkatan: 500mm;
6) Mode kontrol: Mitsubishi FX3U-48MR
7) Perlindungan keselamatan: Dilengkapi dengan fungsi perlindungan pembumian, beban berlebih, arus berlebih, dan arus bocor, serta sesuai dengan standar nasional.
8) Berat keseluruhan: ≤ 400kg
3. Daftar Konfigurasi
No. Nama Indikator teknis utama Jumlah Satuan Keterangan
1) Rangka eskalator Bahan: Profil aluminium standar Eropa 4080 1 set
2) Rangka logam Bahan: Profil aluminium standar Eropa 4080 1 set dengan rel pemandu tangga
3) Tegangan nominal unit penggerak: AC380; arus nominal 3,7A, daya motor: 1,5KW; rasio reduksi: 30:1, tegangan rem DC99V. 1 set dengan motor, gearbox, rem
4) Jarak antar mata rantai penggerak: 120mm; 2
5) Anak tangga Lembaran akrilik 1 set
6) Pelat akrilik rantai penggerak anak tangga 2
7) Perangkat pengencang Pegas dengan sproket anak tangga, poros, troli pengencang, dan rantai anak tangga; 1 set
8) Pegangan tangan hitam, karet 2
9) Roda gesekan pegangan tangan karet 2
10) Rel pemandu pegangan tangan logam dan roda pemandu nilon bantalan gelinding; 2 set
11) Bahan kaca sandaran tangan: plexiglass; ketebalan: 10mm; 1 set
12) Bahan permukaan papan apron: plexiglass; 1 set
13) Kabinet kontrol dengan PLC yang dapat diprogram atau sistem kontrol mikrokomputer 1 set
14) Bahan permukaan papan lantai: plexiglass; 1 set
15) Sakelar pengaman eskalator, sakelar sirkuit perlindungan keselamatan umum 1 set
16) Alat pelatihan Penggunaan sehari-hari 1 set Lihat daftar alat
17) Materi pendukung Skema listrik mencakup saluran daya, sirkuit keselamatan, tampilan kesalahan, diagram pengkabelan, dll. Instruksi mencakup instruksi pemasangan, instruksi perawatan mekanis, dan manual pengguna.
4. Daftar alat bantu
No. Nama Model/Spesifikasi Jumlah Satuan
1) Pita ukur 3m 1
2) Multimeter tipe MF47 1
3) Kunci Allen (set) BM-C9 1 set
4) Kunci kombinasi plum blossom 10 1
5) Kunci kombinasi plum blossom 13 1
6) Kunci heksagonal tipe T 5mm 1 gagang
7) Kunci pas ujung terbuka 8~10 1
8) Kunci pas ujung terbuka 12~14 1
9) Obeng ulir 5 × 75 1
10) Obeng ulir silang 2×75 1
11) Kotak Perkakas Sedang 1
12) Tang hidung jarum 6 inci 1
13) Tang diagonal 5 inci 1
14) Kunci pas yang dapat disetel 300×36 1
15) Penggaris baja 300mm 1
5. Program pelatihan
1) Mengenali nama dan fungsi struktur eskalator (perangkat penegang, anak tangga, rel pemandu anak tangga, sabuk pegangan tangan, rantai penarik, pelat sisir, perangkat penggerak, dll.).
2) Memahami fungsi, posisi pemasangan, dan perawatan perangkat pelindung pemasangan eskalator.
3) Pengoperasian dan penggunaan eskalator yang aman secara dasar;
4) Operasi pembongkaran dan pemasangan anak tangga;
5) Penyesuaian pelat sisir;
6) Penyesuaian tegangan pegangan tangan;
7) Penyesuaian tegangan rantai anak tangga;
8) Penyesuaian rantai penggerak;
9) Penyesuaian rem;
10) Pengetahuan keselamatan dasar pengoperasian dan perawatan sebelum perawatan;
11) Perawatan harian;
12) Penyelamatan darurat eskalator;
13) Pencarian dan penghapusan kesalahan pada sirkuit keselamatan eskalator;
14) Pencarian dan penghapusan kesalahan pada sirkuit pemantauan keselamatan eskalator;
15) Pencarian dan penghapusan kesalahan pada sirkuit daya eskalator;
16) Pencarian dan perbaikan kerusakan pada rangkaian kontrol eskalator.
