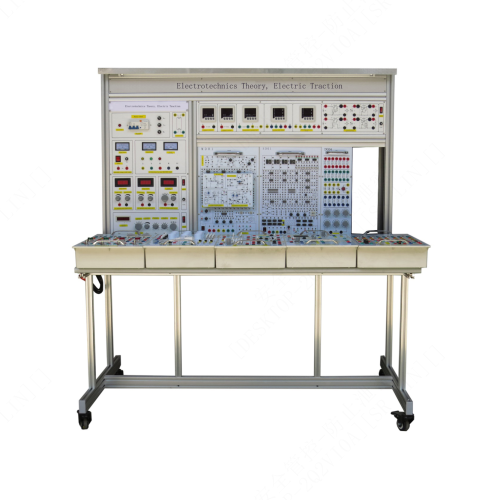

SMTE103 Pelatih Teknologi Proses Elektronik Pelatihan Pendidikan Pelatihan Kejuruan Teknis Peralatan dan Simulator Peralatan Laboratorium Listrik 1 Ikhtisar Produk 1-1 Ikhtisar 1. Produk ini mengintegrasikan sistem pelatihan sirkuit digital dan sirkuit analog, yang dapat melakukan pengujian terkait sirkuit analog dan pengujian sirkuit digital. 2. Produk ini dirancang dengan catu daya teregulasi, arus AC tegangan rendah, generator frekuensi, buzzer, multi-soket, regulator tegangan, dll., yang menyediakan sumber daya berlimpah untuk pengukuran, debugging, dan pengembangan produk elektronik baru. 1-2 Fitur 1. Peralatan ini mengadopsi steker khusus, yang memudahkan siswa untuk dengan cepat menyiapkan sirkuit eksperimen dan menyelesaikan pengujian. 2. Melalui penggunaan berbagai komponen elektronik dan alat perakitan, tidak hanya dapat melatih kemampuan perakitan dan debugging siswa, tetapi juga dapat melatih desain kurikulum, desain kelulusan, kompetisi keterampilan, dan kemampuan pengembangan sekunder lainnya. 2 Parameter kinerja (1) Daya input: sistem tiga fase lima kawat 380V±10% 60Hz (2) Dimensi: 1300mm × 650mm × 1500mm (3) Kapasitas mesin: <2KVA (4) Berat: <250kg (5) Kondisi kerja: suhu sekitar -10 °C ~ +40 °C, kelembapan relatif <85% (25 °C) 4 Daftar Eksperimen Bagian Rangkaian Digital Eksperimen 1 Karakteristik Pengalihan Transistor, Pembatas, dan Penjepit Eksperimen 2 Fungsi Logika dan Uji Parameter Gerbang Logika Terpadu TTL Eksperimen 3 Fungsi Logika dan Uji Parameter Gerbang Logika Terpadu CMOS Eksperimen 4 Koneksi dan Penggerak Rangkaian Logika Terpadu Eksperimen 5 Perancangan dan Uji Rangkaian Logika Kombinatorial Eksperimen 6 Dekoder dan Aplikasinya Eksperimen 7 Pemilih Data dan Aplikasinya Eksperimen 8 Pemicu dan Aplikasinya Eksperimen 9 Pencacah dan Aplikasinya Eksperimen 10 Register Geser dan Aplikasinya Eksperimen 11 Distributor Pulsa dan Aplikasinya Eksperimen 12: Menggunakan Rangkaian Gerbang untuk Menghasilkan Sinyal Pulsa---Multivibrator Eksitasi-Sendiri Eksperimen 13 Pemicu Monostabil dan Pemicu Schmitt---Rangkaian Penundaan Pulsa dan Pembentuk Bentuk Gelombang Eksperimen 14 Rangkaian Basis Waktu 555 dan Aplikasinya Eksperimen 15 H/A. Konverter A/D Eksperimen 17 Stopwatch Elektronik Eksperimen 18 Voltmeter Digital DC 3-bit Eksperimen 19 Pengukur Frekuensi Digital Penguji Elektronik Analog Eksperimen 1 Penggunaan Instrumen Elektronik yang Umum Digunakan Eksperimen 2 Uji Sederhana Dioda Eksperimen 3 Eksperimen Karakteristik Input dan Output Trioda Kristal Eksperimen 4 Rangkaian Penguat Satu Tahap Eksperimen 5 Rangkaian Penguat Dua Tahap Eksperimen 6 Rangkaian Penguat Umpan Balik Negatif Eksperimen 7 Pengikut Emitor Eksperimen 8 Rangkaian Penguat Diferensial Eksperimen 9 Penguat FET Eksperimen 10 Rangkaian Osilasi Gelombang Sinus RC Eksperimen 11 Osilator LC dan Penguat Selektif Frekuensi Eksperimen 12 Uji Parameter Dasar Penguat Operasional Terintegrasi Eksperimen 13 Rangkaian Operasi Proporsional Amplitudo Operasional Terintegrasi Eksperimen 14 Rangkaian Integrasi dan Diferensial Penguat Operasi Terintegrasi Eksperimen 15 Rangkaian Komparator Tegangan Op-Amp Terintegrasi Eksperimen 16 Generator Bentuk Gelombang Eksperimen 17 Filter Aktif Eksperimen 18 Penguat Daya Terintegrasi Eksperimen 19 Penguat Daya Simetris Komplementer Eksperimen 20 Regulator Tegangan Terintegrasi Eksperimen 21 Rangkaian Regulator Tegangan Seri Eksperimen 22: Rangkaian Penyearah Terkendali Thyristor
