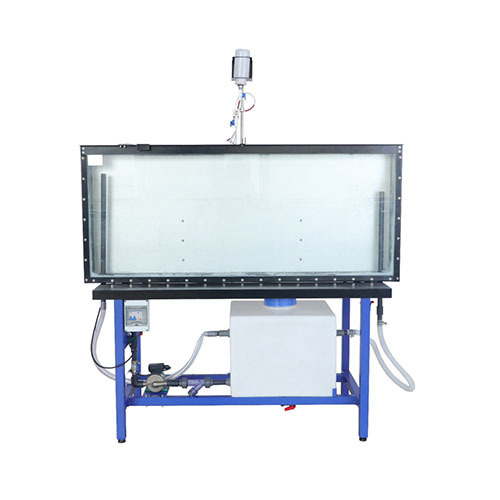

SMTFS1 Peralatan Pelatihan Teknik Tangki Drainase dan Rembesan, Peralatan Pengajaran, Peralatan Pendidikan1. Pengenalan Peralatan
1.1 Gambaran Umum
Osmosis adalah proses yang terjadi setiap saat di alam, dan jenis osmosis sangat beragam. Dalam konstruksi teknik, infiltrasi terkadang mempermudah proyek, tetapi terkadang menyebabkan kesulitan konstruksi. Misalnya, dalam industri pertambangan, bencana yang disebabkan oleh infiltrasi sering terjadi. Oleh karena itu, orang perlu lebih memahami hukum dasar infiltrasi agar infiltrasi dapat memberikan bantuan yang lebih terkendali. Memahami hukum dasar infiltrasi membutuhkan peralatan demonstrasi eksperimental profesional untuk membantu pengguna memahami berbagai bentuk infiltrasi dan mendemonstrasikan bagaimana infiltrasi berlangsung melalui aliran yang nyata.
Perangkat kolam anti rembesan drainase adalah perangkat yang digunakan untuk mempelajari berbagai jenis permeabilitas. Perangkat ini menyediakan berbagai komponen modul eksperimental, memungkinkan pengguna untuk secara bebas merancang eksperimen dan mengeksplorasi sifat permeabilitas di bawah kondisi kerja yang berbeda.
1.2 Fitur
(1) Peralatan eksperimental mengadopsi desain listrik dan tindakan kedap air yang sangat baik, dan memiliki kinerja pembumian listrik yang sangat baik untuk memastikan keselamatan pengguna.
(2) Peralatan eksperimental mengadopsi desain modular. Keunggulan desain ini dapat membantu pengguna memahami prinsip dan metode eksperimen secara lebih intuitif.
(3) Peralatan eksperimen menyediakan berbagai modul eksperimen dan dapat memberikan variasi eksperimen yang lebih kaya.
(4) Peralatan eksperimen menggunakan kaca visual, yang dapat memberikan kapasitas menahan tekanan yang lebih tinggi dan kemampuan visualisasi eksperimen yang lebih baik.
2. Parameter Teknis
Sumber daya input: AC tiga kawat satu fasa 220V 50Hz
Ukuran: 1650mm*650mm*1500mm
Berat: 158kg
Kondisi kerja: Suhu sekitar -10℃～+40℃; kelembaban relatif < 85% (25℃)
3. Daftar Komponen dan Pengenalan Detail
3.1 Bagian Utama
No. Nama
1 Pipa luapan hulu
2 Wadah percobaan visual
3 Rangka meja percobaan
4 Pemutus sirkuit dengan perlindungan kebocoran
5 Pompa air
6 Filter
7 Katup pembuangan
8 Tangki air
9 Pipa luapan hilir
10 Botol pewarna berwarna
11 Katup kontrol
3.2 Daftar Konfigurasi
No. Nama Jumlah
Komponen 1 Tangki air 1
Komponen 2 Pompa air 1
Komponen 3 Filter 1
Komponen 4 Pemutus sirkuit dengan perlindungan kebocoran 1
Komponen 5 Botol pewarna berwarna 1
Komponen 6 Katup pembuangan 1
Komponen 7 Katup kontrol 5
Komponen 8 Modul Penetrasi Lengkung 1
Komponen 9 Modul penetrasi sudut siku 1
Komponen 10 Modul pengukuran tekanan dasar 1
Komponen 11 Modul pengukuran tekanan samping 1
Komponen 12 Modul talang ubin 2
Komponen 13 Sekat anti rembesan 1
3.3 Aksesoris
No. Nama Jumlah
1 Modul Penetrasi Lengkung 1
2 Modul pengukuran tekanan dasar 1
3 Sekat anti rembesan 1
4 Modul penetrasi sudut siku-siku 1
5 Modul talang genteng 2
6 Modul pengukuran tekanan samping 1
4. Daftar Percobaan
Percobaan 1: Studi tentang percobaan penetrasi di bawah dinding turap
Percobaan 2: Studi tentang Percobaan Penetrasi Bendungan Tanah
Percobaan 3: Percobaan tentang efek drainase dari saluran ubin keramik
Percobaan 4: Studi tentang percobaan drainase saluran terbuka
Percobaan 5: Studi tentang percobaan distribusi tekanan angkat pada struktur dasar
Percobaan 6: Menyelidiki bagaimana mengubah percobaan tekanan angkat pada struktur dasar
Percobaan 7: Studi tentang percobaan distribusi tekanan sisi lateral
