SMTFHM017 Prinsip Bernoulli, Peralatan Pelatihan Teknik Fluida, Peralatan Pengajaran, Peralatan Pelatihan KejuruanDeskripsi
Investigasi dan verifikasi prinsip Bernoulli
Tekanan statis dan distribusi tekanan total di sepanjang nosel Venturi
Penentuan koefisien aliran pada berbagai laju aliran
Prinsip Bernoulli menjelaskan hubungan antara kecepatan aliran fluida dan tekanannya. Peningkatan kecepatan menyebabkan penurunan tekanan dalam fluida yang mengalir, dan sebaliknya. Tekanan total fluida tetap konstan.
Persamaan Bernoulli juga dikenal sebagai prinsip konservasi energi aliran.

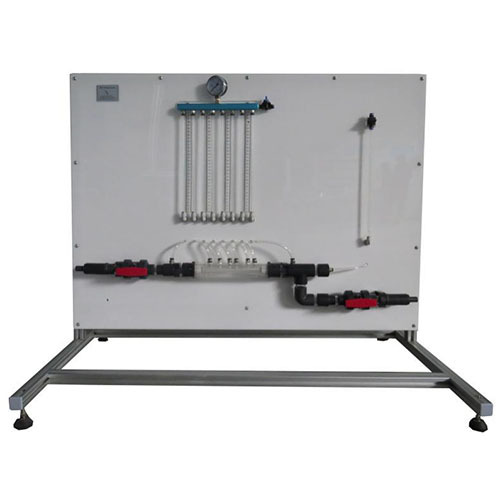

Unit eksperimental mencakup bagian pipa dengan nosel Venturi transparan dan tabung Pitot yang dapat digerakkan untuk mengukur tekanan total. Tabung Pitot terletak di dalam nosel Venturi, di mana ia bergeser secara aksial. Posisi tabung Pitot dapat diamati melalui panel depan transparan nosel Venturi.
Nosel Venturi dilengkapi dengan titik pengukuran tekanan untuk menentukan tekanan statis. Tekanan ditampilkan pada enam manometer tabung. Tekanan total diukur oleh tabung Pitot dan ditampilkan pada manometer tabung tunggal lainnya.
Unit eksperimen ditempatkan dengan mudah dan aman di permukaan kerja modul dasar SMTFHM017. Air disuplai dan laju aliran diukur oleh SMTFHM017. Sebagai alternatif, unit eksperimen dapat dioperasikan dengan pasokan laboratorium.
Tujuan pembelajaran/eksperimen
konversi energi dalam aliran pipa divergen/konvergen
merekam kurva tekanan dalam nosel Venturi
merekam kurva kecepatan dalam nosel Venturi
menentukan koefisien aliran
mengenali efek gesekan
