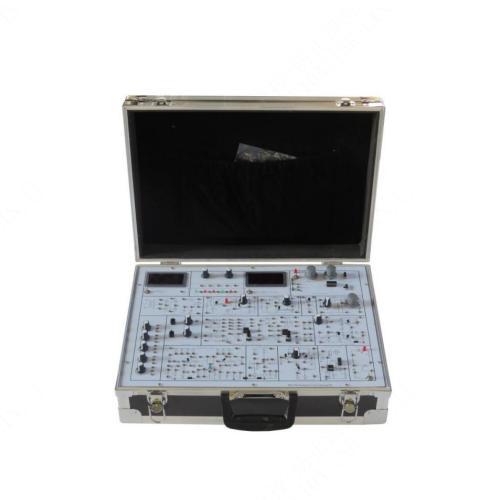

SMTE281 Kit Eksperimen Elektronik Analog Pelatihan Didaktik Sekolah Pelatihan Laboratorium Peralatan Pelatihan Listrik 1 Pengenalan Produk: Kotak eksperimen rangkaian analog memusatkan semua modul eksperimen pada papan sirkuit, menyalurkan kabel bawah melalui jack pengunci, sehingga siswa dapat mengatur rangkaian sendiri sesuai dengan proyek eksperimen. Hal ini dapat menumbuhkan kemampuan berpikir dan memulai pekerjaan, serta meningkatkan penerapan kotak eksperimen ini. Kotak eksperimen rangkaian analog didasarkan pada eksperimen pengajaran "Dasar-Dasar Teknologi Elektronik Sekolah Teknik Tinggi Persyaratan Dasar Pengajaran Mata Kuliah" yang mencakup semua konten eksperimen "Dasar-Dasar Teknik Elektronik Analog". Kotak ini merupakan mesin eksperimen tipe terakhir untuk teknik elektronik, rangkaian elektronik, dan mata kuliah lain di institusi pendidikan tinggi, sekolah menengah khusus, dan universitas TVET. 2 Isi kotak percobaan 1. Catu daya: masukan: AC 220V±10%,50HZ Keluaran: DC: -5V～-12V dapat disesuaikan, I≥0,2A DC: +5V～-27V dapat disesuaikan, DC I≥0,2A DC: ±12V,+5V, DC I≥0,2A Rangkaian di atas memiliki proteksi arus lebih, fungsi pemulihan otomatis AC V:7,5V×2；AC I≥0,15A 2. Sumber sinyal DC yang dapat disesuaikan: Dua saluran -0,5V～＋0,5V, -5V～＋5V, dua gigi yang dapat disesuaikan secara terus-menerus. 3. Sumber sinyal frekuensi rendah: 2HZ-20KHZ 0-10V (peningkatan terbaru) Dapat menghasilkan gelombang persegi, gelombang segitiga, dan gelombang sinus. Pengukur frekuensi digital dan voltmeter DC (memiliki A9, tidak memiliki A6) Rangkaian komponen diskrit Rangkaian penyearah, penghalus, dan pengatur tegangan. Rangkaian penguat satu tahap Rangkaian penguat RC-coupled dua tingkat Rangkaian penguat umpan balik negatif Pengikut emitor Penguat diferensial Rangkaian pembesar daya simetri komplementer Grup potensiometer Resistansi, kapasitansi, dan Dioda Transistor, tabung efek medan, silikon terkontrol, dll. 6. Rangkaian analog terintegrasi Dua penguat operasional independen (741), penguat daya terintegrasi (LM386) Operator dapat mengonfigurasi area ekspansi papan sesuai kebutuhan Karakteristik utama Sisi depan papan eksperimen kotak eksperimen ini mengadopsi pernis kerut impor, dengan diagram prinsip dan simbol. Dilengkapi dengan komponen yang sesuai, dapat meningkatkan pengetahuan persepsi siswa, bagian yang dipasang pada konektor pengunci yang perlu diukur dan diamati, mudah dioperasikan, andal, bebas perawatan, sederhana dan langsung. Rangkaian eksperimen mengadaptasi desain tipe rangkaian unit. Setiap rangkaian unit didasarkan pada rangkaian dasar, kemudian dihubungkan ke komponen yang berbeda sebagai parameter rangkaian, atau sesuai dengan kombinasi rangkaian unit yang berbeda, sehingga dapat memenuhi berbagai kebutuhan eksperimen. Kotak eksperimen ini terbuat dari profil paduan aluminium terintegrasi, dengan warna dan model yang elegan, tahan lama dan andal, tidak mengalami deformasi, ringan, memiliki insulasi dan kinerja keamanan yang baik, mudah dibuka dan ditutup, serta memiliki eksterior yang bagus. 3 Proyek Eksperimen 1) Rangkaian Penguat Satu Tahap 2) Rangkaian Penguat Dua Tingkat 3) Rangkaian Penguat Umpan Balik Negatif 4) Pengikut Emitor 5) Penguat Diferensial 6) Rangkaian Operasi Penjumlahan Proporsional 7) Rangkaian Integral dan Diferensial 8)Rangkaian pembangkit gelombang 9)Filter daya aktif 10)Komparator tegangan 11)Rangkaian IC Osilator gelombang sinus RC 12)Penguat daya terintegrasi 13)Rangkaian filter penyearah dan pengatur shunt 14)Rangkaian pengatur serial 15)Penstabil tegangan terintegrasi 16)Osilator gelombang sinus RC 17)Osilator LC dan penguat selektif frekuensi 18)Rangkaian pengalih arus/tegangan 19)Rangkaian pengalih tegangan/frekuensi 20)Penguat daya simetri komplementer 21)Rangkaian inverter bentuk gelombang 22)Eksperimen tabung efek medan (baru ditingkatkan) 23)Rangkaian eksperimen terkontrol silikon (baru ditingkatkan) Konfigurasi: satu mainframe kotak eksperimen Satu saluran listrik tiga inti Satu buku panduan eksperimen 35 saluran eksperimen ujung ganda
