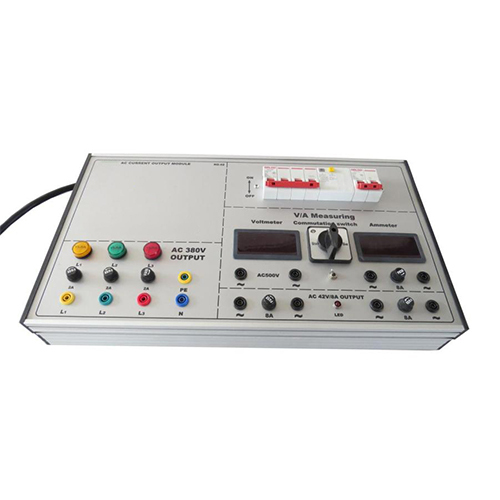

Modul Keluaran Rangkaian AC, Peralatan Laboratorium Listrik, Peralatan Didaktik, Peralatan Pelatihan Kejuruan

SMTE183 Modul Keluaran Rangkaian AC, Peralatan Laboratorium Listrik, Peralatan Didaktik, Peralatan Pelatihan Kejuruan
1. Pendahuluan
Perangkat eksperimental ini dapat menyediakan catu daya AC, keluaran pemutus sirkuit dan proteksi sekering, dapat menyediakan AC 42V/8A dan 380V/1A. Konfigurasi voltmeter digital, sakelar komutasi tegangan, ammeter digital, dapat menyelesaikan berbagai pengukuran.
2. Peralatan tersebut berisi komponen-komponen berikut:
1) Catu daya total AC380V ---- pemutus sirkuit kebocoran -4p.
2) Catu daya AC42V/8A -- pemutus sirkuit -2p.
3) Lampu indikator tiga fasa.
4) Pengaman tiga fasa

5) Terminal keluaran tiga fasa lima kawat.
6) Terminal keluaran AC42V/8A dan pengaman.
7) Terminal keluaran AC42V/8A dan pengaman.
8) Lampu indikator keluaran AC42V/8A.
9) Voltmeter AC --AC500V.
10) Sakelar komutasi
11) Ammeter AC -AC8A.
12) Sakelar kontrol pengukuran voltmeter AC500V (catatan: atur ke sisi kiri, dengan menggunakan sakelar pembalik, catu daya tiga fasa internal dapat diuji; Ke kanan, gunakan jalur uji untuk menguji tegangan terminal keluaran eksternal).
