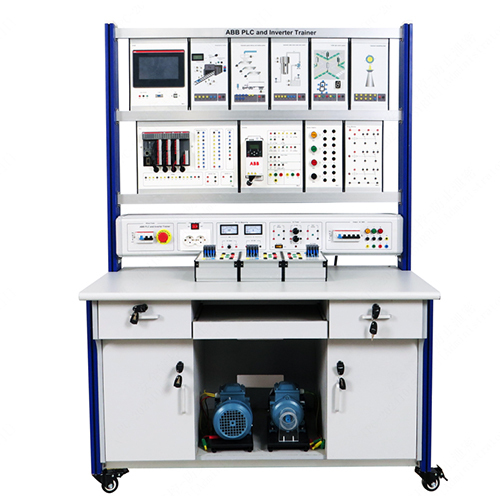

SMTE514 Peralatan Laboratorium Listrik ABB untuk Pelatihan PLC dan Inverter, Peralatan Edukasi, dan Peralatan Pengajaran.1. Pengenalan Produk
1.1 Deskripsi Produk
Platform pelatihan ini mencakup PLC ABB, modul simulasi pelatihan, dan objek kontrol lainnya. Melalui eksperimen yang relevan, siswa dapat mengenal penggunaan dasar PLC ABB, metode pemrograman, perangkat lunak pemrograman, dll., dan mengembangkan pengetahuan dan keterampilan yang sesuai. Platform ini cocok untuk pengajaran dan penilaian pelatihan keterampilan jurusan terkait di perguruan tinggi vokasi, sekolah menengah teknik, dan sekolah teknik.
1.2 Fitur Produk
(1) Platform pelatihan ini menggunakan struktur rangka kolom profil aluminium. Instrumen pengukuran dan catu daya pelatihan terpasang secara terintegrasi. Sirkuit dan perangkat pelatihan digabungkan dalam kotak gantung. Kombinasi unit fleksibel, mudah digunakan, dan tidak mudah rusak.
(2) Sirkuit dan perangkat eksperimen dilengkapi sepenuhnya dan dapat digunakan secara kombinasi untuk menyelesaikan konten pelatihan berbagai mata kuliah.
(3) Platform pelatihan ini memiliki sistem perlindungan keselamatan yang baik.
2. Spesifikasi Teknis
2.1 Parameter Teknis
Parameter catu daya: tiga fasa lima sistem AC380V±10% 50Hz
Persyaratan lingkungan kerja: suhu sekitar -10℃～+40℃ Kelembaban relatif <85% (25℃)
2.2 Dimensi dan berat
Dimensi: 1220mm×710mm×1820mm
Berat: 158kg
3. Pengenalan Nama dan Fungsi Komponen Produk
3.1 Bagian Utama Produk
No. Nama
1 Modul Layar Sentuh
2 Modul Kontrol Suhu
3 Modul Pengumpanan dan Pemuatan Otomatis
4 Modul Kontrol Level Air Menara Air
5 Modul Lampu Lalu Lintas
6 Modul Lampu Menara Langit
7 Modul PLC ABB
8 Modul Inverter ABB
9 Modul Tombol
10 Modul Relai
11 Modul Kontaktor AC
12 Kotak Daya
13 Motor
14 Kabinet
15 Roda Universal
3.2 Bagian Listrik Produk
No. Nama
1 Pemutus Sirkuit Daya AC 220V
2 Tombol Berhenti Darurat
3 Sakelar Daya Keluaran
4 Soket
5 Ammeter DC
6 Voltmeter DC
7 Catu Daya DC
8 Catu Daya AC 380V
3.3 Aksesoris Produk
No. Nama
1 Kabel Listrik Pengaman 2mm 100CM Kuning
2 Kabel Listrik Pengaman 2mm 100CM Hijau
3 Kabel Listrik Pengaman 2mm 100CM Merah
4 Kabel Listrik Pengaman 2mm 100CM Biru
5 Kabel Listrik Pengaman 2mm 100CM Hitam
6 Kabel listrik pengaman 4mm 1m ujung ganda kuning
7 Kabel listrik pengaman 4mm 1m ujung ganda hijau
8 Kabel listrik pengaman 4mm 1m ujung ganda merah
9 Kabel listrik pengaman 4mm 1m ujung ganda biru
10 Kabel listrik pengaman 4mm 1m ujung ganda dua warna
11 Kabel listrik pengaman 4mm 1m ujung ganda hitam
12 Kabel jaringan 1,5m
13 Sekering 5A 5*20
14 Sekering 30mA 5*20
15 U disk
16 Kabel komunikasi
4. Daftar Konfigurasi Produk
No. Nama Jml
1 Modul layar sentuh 1
2 Modul kontrol suhu 1
3 Modul pengumpanan dan pemuatan otomatis 1
4 Modul kontrol ketinggian air menara air 1
5 Modul lampu lalu lintas 1
6 Modul lampu menara langit 1
7 Modul PLC ABB 1
8 Modul inverter ABB 1
9 Modul tombol 1
10 Modul relai 1
11 Modul kontaktor AC 3
12 Motor 2
13 Kabel listrik pengaman 2mm 100CM kuning 10
14 Kabel listrik pengaman 2mm 100CM hijau 10
15 Kabel listrik pengaman 2mm 100CM merah 5
16 Kabel listrik pengaman 2mm 100CM biru 2
17 Kabel listrik pengaman 2mm 100CM hitam 5
18 Kabel listrik pengaman 4mm 1 meter ujung ganda kuning 3
19 Kabel listrik pengaman 4mm 1 meter ujung ganda hijau 3
20 Kabel listrik pengaman 4mm 1 meter ujung ganda merah 6
21 Kabel listrik pengaman 4mm 1 meter ujung ganda biru 2
22 Kabel listrik pengaman 4mm 1 meter ujung ganda dua warna 2
23 Kabel listrik pengaman 4mm 1 meter ujung ganda hitam 1
24 Kabel jaringan 1,5 meter 1
25 Sekering 5A 5*20 5
26 Sekering 30mA 5*20 5
27 U disk 1
28 Kabel komunikasi 1
5. Daftar percobaan pengajaran produk (lihat panduan percobaan untuk detailnya)
(1) Percobaan rangkaian start-stop
(2) Percobaan menara penerangan langit
(3) Percobaan pemberian makan dan pemuatan otomatis
(4) Percobaan lampu lalu lintas
(5) Percobaan kontrol ketinggian air menara air
(6) Percobaan kontrol suhu
(7) Percobaan kontrol inverter
