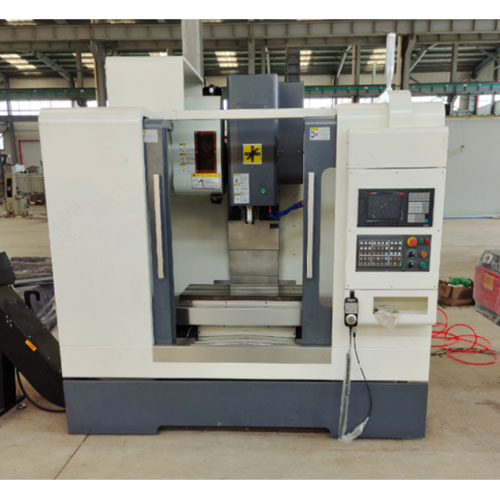

SMM0018 Pusat Pemesinan Vertikal 3-Sumbu — Peralatan Pendidikan Mesin Perkakas CNC dan Pelatihan Kejuruan
Pusat Pemesinan Vertikal 3-Sumbu:
Tipe:
Merek:
DNC, memungkinkan pemrograman ISO tipe Fanuc atau Siemens (versi terbaru)
Jarak Gerak Sumbu X/Y/Z: Minimum 500/400/450mm
Kecepatan Gerak Cepat (Rapid Speed): Minimum 20m/menit
Akurasi:
Ketidakpastian Pemosisian: Maksimum ± 0,005mm
Repeatabilitas (Keterulangan): Maksimum ± 0,003mm
Spindel:
ISO40
Kecepatan Spindel: Minimum 8000rpm
Daya Kontinu: Minimum 20kW
Magasin Alat (Tool Magazine): Minimum 20 posisi
Fitur:
Pemrograman Konversasional
Rigid Tapping (Penyenayan Kaku)
Port RS232 beserta Kabel RS232
Kartu PCMCIA dan Pembaca Kartu PCMCIA atau Port USB
Konveyor Chip (Serpihan Logam)
Roda Tangan Elektronik (Electronic Handwheel)
Pesan diagnostik yang jelas mengenai status mesin dalam bahasa Prancis
Kit Aksesori Pusat Pemesinan:
Ragum universal modular presisi mini ukuran 125 x 300mm
Kit penjepit meja: Disertakan bersama kotak penyimpanan
Standar metrik
10 batang penjepit berulir untuk setiap panjang: 75/100/125/150/175/200mm
20 blok-T dan 20 mur heksagonal berflensa
20 mur ekstensi, 12 shim bergerigi, 12 penjepit bergerigi (kecil, sedang, dan besar)
2 chuck bor lepas-cepat (quick-release) ISO40
2 holder alat ISO40 untuk tirus Morse MT2
2 holder alat ISO40 untuk tirus Morse MT3
5 holder alat WELDON ISO40 dengan penjepitan kunci heksagonal, untuk diameter berikut: Ø6, Ø8, Ø10, Ø12, Ø20 (masing-masing 1 buah)
10 chuck collet ISO40 dengan 4 set collet berukuran Ø2 hingga Ø20mm, beserta 2 kunci pin
24 batang penarik (pull rods) yang kompatibel dengan mesin
Set lengkap kunci servis untuk pemeliharaan mesin
Pengubah alat otomatis (Automatic Tool Changer)
Penting:
Pemasok berkomitmen untuk menyerahkan item-item berikut:
Semua aksesori harus kompatibel dengan mesin
Cadangan parameter CNC
Panduan pengguna dalam bahasa Prancis dan Inggris
Panduan pemeliharaan dan servis dalam bahasa Prancis dan Sertifikat Kesesuaian CE
Catatan:
Semua manual dan dokumentasi harus berbahasa Prancis, lengkap, dan diserahkan dalam bentuk cetak atau pada media CD/digital.
Pemasok bertanggung jawab atas instalasi, pengaturan sesuai dengan standar yang berlaku, uji coba operasional (commissioning) mesin, serta pelatihan pengoperasian mesin selama minimal 5 hari bagi semua pusat pemesinan 3-sumbu yang diadakan berdasarkan kontrak ini. Hal ini mencakup pengenalan mesin bagi para pelatih dan personel pemeliharaan.

Data Teknis
Parameter Gerak
X    800 mm
Y    500 mm
Z    500 mm
Jarak dari ujung muka spindel ke permukaan meja kerja    120–620 mm
Jarak dari pusat spindel ke permukaan panduan kolom    520 mm
Parameter Meja Kerja
Dimensi meja kerja    1000 × 500 mm
Kapasitas beban maksimum meja kerja    600 kg
Dimensi slot-T    5 × 18 × 90 mm
Parameter Gerak Umpan (Feed):
Kecepatan gerak cepat sumbu X    48 m/menit
Kecepatan gerak cepat sumbu Y    48 m/menit
Kecepatan gerak cepat sumbu Z    36 m/menit
Kecepatan gerak umpan (X, Y, Z)    1–12 m/menit
Torsi motor servo tiga sumbu    12/12/22 N.m
Parameter Spindel
Metode koneksi spindel    Sabuk sinkron
Taper spindel    BT40-140
Rentang kecepatan spindel    8000 rpm
Daya motor spindel    (Servo AC) 7,5–11 kW
Parameter Magasin Alat
Kapasitas magasin alat    24 buah
Ukuran alat maksimum    Φ92 mm
Berat alat maksimum    8 kg
Akurasi
Akurasi pemosisian (Standar JIS) / Pengulangan (Standar JIS)    ±0,005 mm
Akurasi pemosisian (Standar JIS) / Pengulangan (Standar JIS)    ±0,003 mm
Tampilan dan Berat
Dimensi Eksternal    2700 × 2360 × 2450 mm
Total Berat: Sekitar    4500 kg
